Ürün ayrıntıları:
|
| Ürün adı: | Sıcak su için İç Paslanmaz Çelik Halkalı Plastik-Çelik Kompozit Panel | Malzeme: | çelik ve bakire PEX |
|---|---|---|---|
| kullanım: | su temini boru hattı sistemi | Gelecek: | İç paslanmaz çelik halka içinde |
| Yapı: | İç Paslanmaz Halka + %100 Virgin PEX + Sıcak Daldırma Galvanizli Çelik Boru. | Boyut: | DN25-DN400 |
| Renk: | İç plastik boru için kırmızı | ||
| Vurgulamak: | 150mm plastik kompozit boru,Sıcak Su plastik kompozit boru,4.5mm çelik takviyeli plastik boru |
||
Sınıf:Sıcak Su

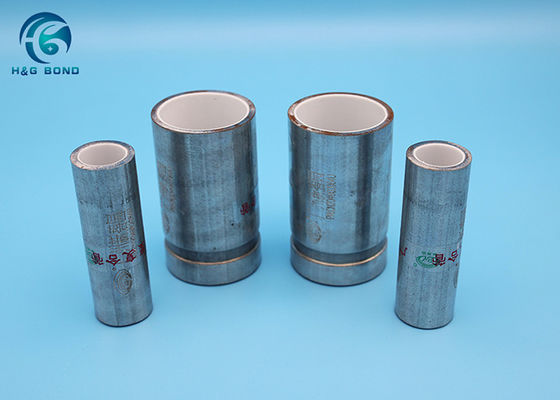

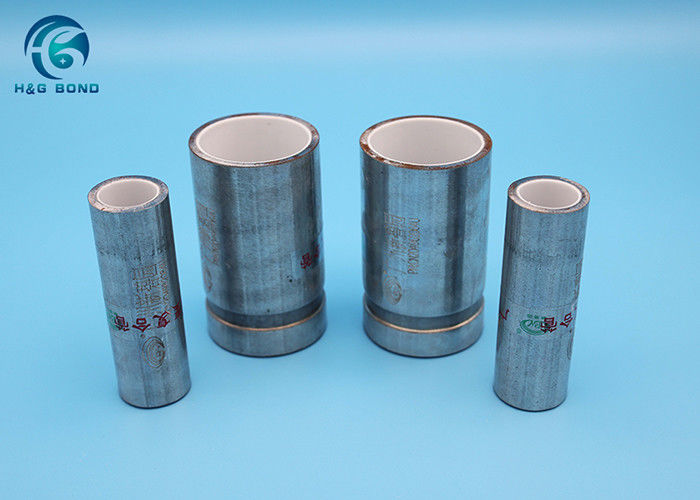

Ürün:İç Paslanmaz Çelik Halkalı Sıcak Su İçin Plastik-Çelik Kompozit Panel
Açıklamalar
İç paslanmaz çelik halka ile plastik çelik kompozit panel, PEX boru ve Sıcak daldırma galvanizli çelik boru ve iç paslanmaz çelik halka ile kombinasyon halindedir.Sabit basınç ve yüksek sıcaklık kompozit teknolojisi ile kullanılır, iç plastik borunun iyi durumda olmasını ve çelik borunun tutkal çatlaması ve büzülme sorunları olmadan iyi bir şekilde bağlanmasını sağlar.Sıcak DIP galvanizli çelik boru, uluslararası lider yüksek frekanslı yeni kaynak teknolojisini benimser ve yüksek kaliteli 0 saf Çinko kaplama ile galvanizlenir.Plastik boru, standartlarını karşılayan yüksek kaliteli ve %100 bakir PE tarafından kullanılır.Gıda hijyenve içme suyu. Sıcakta eriyen yapışkan reçineler, kaliteli, mükemmel yapışma mukavemeti ile yüksek saflıkta olup, çelik boru ile plastik boru arasındaki bağlanma mukavemetini sağlar.Plastik çelik kompozit boru kafası, ulusal patent ürünleri olan iç 304 paslanmaz çelik halkaya sabitlenmiştir.İç paslanmaz çelik halka, plastik boru ile çelik boru arasındaki, genleşme ve büzülmenin meydana geldiği veya boru kafasını uzun süre etkileyen akış suyunun ayrıldığı sorunları mükemmel bir şekilde çözer.Devrim niteliğindeki teknoloji, su kalitesini iyi koruyabilir, bu arada boru hizmet ömrünü büyük ölçüde uzatır ve fiyat rekabeti sağlar.DN-200 ila DN400 arasındaki büyük boyutlu borular, diğer şirketlerin çoğu tarafından elde edilmesi zor olan küçük boyutlu borularla aynı teknoloji tarafından kullanılmaktadır.
Fiziksel özellikler
| İç çap | Dış çapı | Çelik boru kalınlığı | Plastik Boru kalınlığı | Boru Uzunluğu | |
| mm | içinde | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2,5(0,-0,5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3,0±0,5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3,0±0,5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3,0±0,5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3,0±0,5 | 6000 |
Başvuru
Evsel su, içme suyu ve projeleri için su temini boru sistemi, diğer ilgili alanlar.
Yivler Standart Derinlik Genişlik ve Tolerans
| Boru Çapı | Hendek Derinliği | Oluk Genişliği | Ortak Fark |
| 60~150 | 1,9 mm~2,3 mm | 9mm~9.5mm | ±1mm |
| 200~250 | 2,4 mm~2,7 mm | 11,4 mm~12,4 mm | ±1mm |
| 300 | 2,6 mm~3,0 mm | 11,4 mm~12,4 mm | ±1mm |
üretim işleme:
Sıcak Daldırma Galvanizli Çelik Borunun Muayenesi - borunun içinin parlatılması - PE/PEX boruyu yerleştirin - Çelik boru ile PEX boruyu birleştirmek için yüksek basınç ve yüksek sıcaklık ve ısıtma - soğutma-sabitleme boru kafası - İç paslanmaz çeliği sabitleyin yüzük- Yazma sözcükleri- kapak paketini sabitledi-depoya koydu.
Kurulum ve bağlantı Yöntemi
1. Oluk bağlantısı
a.Standart Uyumlu Yivli Bağlantı Elemanı Seçin;
b.Yivli boru bağlantısının çalışma basıncı, boru hattının çalışma basıncına uygun olmalıdır;
c.Kompozit içme suyu standardının kauçuk sızdırmazlık halkasını seçin ve sıcak su borusu sıcaklığa dayanıklı kauçuk sızdırmazlık halkasını benimser.
2. Dişli bağlantı
a.Gereksinimleri karşılayan Dişli Bağlantı Elemanını seçin;
b.Plastik astarlı boru, vanaya doğrudan bağlanmayacak ve plastik kaplı pirinçten iç ve dış dişli özel bir geçiş borusu bağlantısı kullanılacaktır;
c.Plastik astarlı boru, su kaynağı musluğuna doğrudan bağlanmamalı ve özel bir pirinç iç dişli boru bağlantısı kullanılmalıdır;
d.Plastik astarlı boruların bakır borular ve plastik borularla birleştirilmesinde özel geçiş derzleri kullanılmalı;
3. Flanş bağlantısı
a.Boru hattı sisteminin çalışma basıncı 1.0Mpa'dan büyük ve 2.5Mpa'dan az olduğunda, flanş bağlantısı kullanılabilir;
b.Flanşın basınç seviyesi, boru hattının çalışma basıncına uygundur;
c.Flanş contalarında kauçuk contalar kullanılmaktadır.Büyük çaplı contaların birleştirilmesi gerektiğinde, eğik bindirmeli bağlantılar kullanılmalı ve düz bağlantılar kullanılmamalıdır.
